蒸发式冷凝器外观图
制冷系统中的主要换热设备蒸发式冷凝器的作用原理：
制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换，即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大地提高了换热效果。温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。蒸发到空气中的水份由水位调节器控制自动补充。
蒸发式冷凝器工作原理：
蒸发式冷凝器是以水和空气作冷却介质，它主要利用部分水的蒸发带走汽态制冷剂冷凝过程防除的热量，工作时冷却水由水泵送至冷凝管组上部喷嘴，均匀地喷淋在冷凝排管外表面，形成一层很薄的水膜，高温汽态制冷剂由冷凝排管组上部进入，被管外的冷却水吸收热量冷凝成液体从下部流出，吸收热量的水一部分蒸发为水蒸汽，其余落在下部集水盘内，供水泵循环使用，风机强迫空气以3-5m/s的速度掠过冷凝排管促使水膜蒸发，强化冷凝管外放热，并使吸热后的水滴在下落的进程中被空气冷却，蒸发的水蒸汽随从空气被风机排出，未被蒸发的水滴被脱水器阻挡住落回水盘。水盘中设浮球阀，自动补充冷却水量。

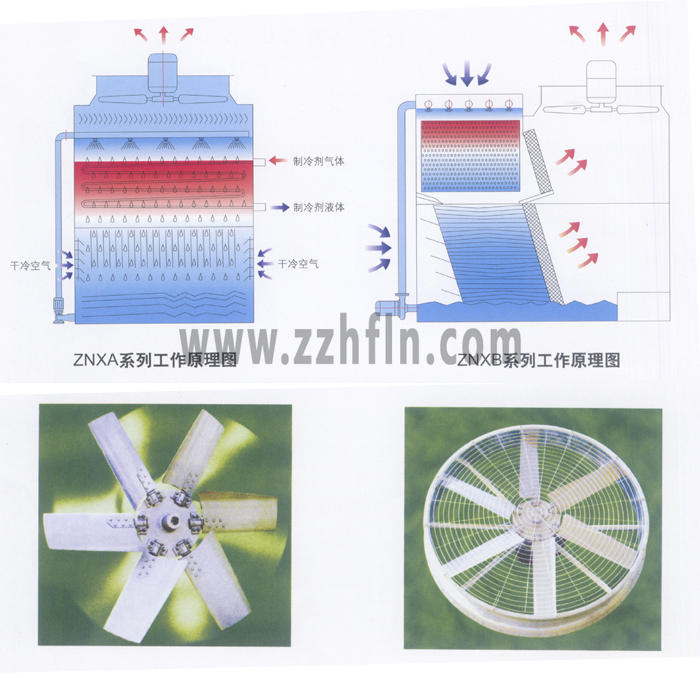

蒸发式冷凝器工作原理图
